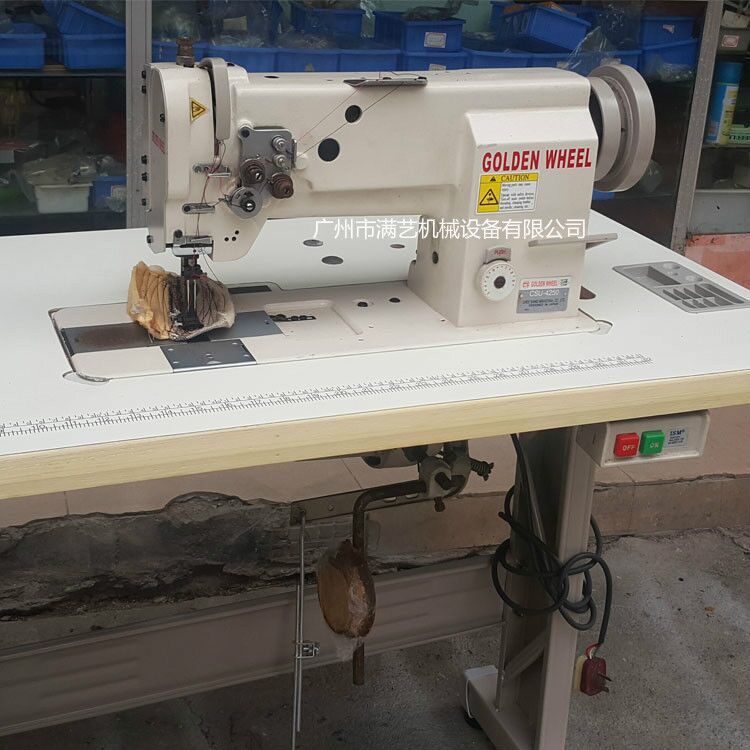

双针缝纫机(也叫双针平车)是有两支针二同步、三同步、转拐角缝制出来的效果是双线并列、互为平行的一种常用缝纫机。但它又是必不可少的，虽然平车有时可以代替双针，考虑效率在批量生产时用平车做双针的工作，除非是少量生产，双针效率高，而且双线平行规整漂亮。双针缝纫机常用普通和电脑型，适合薄中厚面料。双针缝纫机是有两支针二同步、三同步、转拐角的缝制效果是双线并列、互为平行的一种常用缝纫机，而且双线平行规整漂亮。

　　现有的双针机缝纫机缺乏相应的压杆堆积装置，导致在加工服装时需要人工收料，浪费大量的人力物力，而且效率较低。

　　本实用新型的目的在于：为了解决上述问题，而提出的一种双针机缝纫机压杆堆积器。

　　一种双针机缝纫机压杆堆积器，包括送布组件座，所述送布组件座上套设有挡圈，所述送布组件座靠近所述挡圈一端固定连接有收料机构座，所述收料机构座远离所述送布组件座一侧固定连接有收衣架支撑臂，所述收衣架支撑臂一侧转动连接有收料围杆，所述收衣架支撑臂另一侧转动连接有第四收料杆，所述第四收料杆远离所述收衣架支撑臂一端转动连接有连杆，所述收料围杆远离所述收衣架支撑臂一端与所述第四收料杆转动连接，所述收衣架支撑臂上设有驱动部。

　　所述驱动部包括第一收料杆、拉杆、支架、第一气缸、第二气缸、第三气缸、第四气缸、第二收料杆和第三收料杆，所述收衣架支撑臂转动连接有转动座，所述转动座与所述第二气缸的输出端固定连接，所述第二气缸转动连接有连接杆，所述连接杆一端与所述收衣架支撑臂转动连接，所述连接杆另一端转动连接有第一收料杆，所述收衣架支撑臂上固定连接有所述第一气缸，所述第一气缸的输出端固定连接有连接块，所述连接块与所述第四收料杆转动连接，所述拉杆一端与所述连杆转动连接，所述拉杆另一端与所述支架转动连接，所述连接杆上固定连接有所述第三气缸，所述第三气缸的输出端与第一收料杆转动连接，所述收衣架支撑臂远离所述送布组件座一端转动连接有连接板，所述连接板远离所述收衣架支撑臂一端固定连接有第二收料杆，所述第四气缸与所述收衣架支撑臂固定连接，所述第四气缸的输出端与所述连接板转动连接，所述第三收料杆与所述连接杆固定连接。

　　所述收衣架支撑臂上固定连接有电磁阀安装板，所述电磁阀安装板上安装有电磁阀组件。

　　所述支架上开设有滑槽，所述滑槽内嵌有与所述滑槽相配合的滑块，所述滑块与所述第四收料杆固定连接。

　　本实用新型中，通过设置有电磁阀组件来控制第一气缸、第二气缸、第三气缸和第四气缸的驱动，由第一气缸、第二气缸、第三气缸和第四气缸带动第一收料杆、第二收料杆、第三收料杆和第四收料杆移动，来实现压杆堆积收料的效果，大量节约了人力物力，提高了加工效率，同时此装置设计合理，结构新颖，方便使用，具有较佳的收料效果，利于推广。

　　1、送布组件座；2、挡圈；3、收料机构座；4、收衣架支撑臂；5、收料围杆；6、第一收料杆；7、拉杆；8、连杆；9、电磁阀组件；10、发泡塑料管；11、支架；12、第一气缸；13、第二气缸；14、第三气缸；15、第四气缸；16、第二收料杆；17、第三收料杆；18、第四收料杆；19、电磁阀安装板。

　　下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

　　请参阅图1-2，本实用新型提供一种技术方案：一种双针机缝纫机压杆堆积器，包括送布组件座1，送布组件座1上套设有挡圈2，送布组件座1靠近挡圈2一端固定连接有收料机构座3，收料机构座3远离送布组件座1一侧固定连接有收衣架支撑臂4，收衣架支撑臂4一侧转动连接有收料围杆5，收衣架支撑臂4另一侧转动连接有第四收料杆18，第四收料杆18远离收衣架支撑臂4一端转动连接有连杆8，收料围杆5远离收衣架支撑臂4一端与第四收料杆18转动连接，收衣架支撑臂4上设有驱动部，此装置设计合理，结构新颖，方便使用，具有较佳的收料效果，利于推广，同时设置有送布组件座1和收料机构座3，整体结构稳定，有效提高收料时的稳定性。

　　具体的，如图1和图2所示，驱动部包括第一收料杆6、拉杆7、支架11、第一气缸12、第二气缸13、第三气缸14、第四气缸15、第二收料杆16和第三收料杆17，收衣架支撑臂4转动连接有转动座，转动座与第二气缸13的输出端固定连接，第二气缸13转动连接有连接杆，连接杆一端与收衣架支撑臂4转动连接，连接杆另一端转动连接有第一收料杆6，收衣架支撑臂4上固定连接有第一气缸12，第一气缸12的输出端固定连接有连接块，连接块与第四收料杆18转动连接，拉杆7一端与连杆8转动连接，拉杆7另一端与支架11转动连接，连接杆上固定连接有第三气缸14，第三气缸14的输出端与第一收料杆6转动连接，收衣架支撑臂4远离送布组件座1一端转动连接有连接板，连接板远离收衣架支撑臂4一端固定连接有第二收料杆16，第四气缸15与收衣架支撑臂4固定连接，第四气缸15的输出端与连接板转动连接，第三收料杆17与连接杆固定连接，支架11上开设有滑槽，滑槽内嵌有与滑槽相配合的滑块，滑块与第四收料杆18固定连接，由第一气缸12带动第四收料杆18通过滑槽限位移动，同时带动拉杆7、支架11和连杆8移动，由第二气缸13和第三气缸14配合带动第一收料杆6移动，由第四气缸15带动第二收料杆16移动，通过第一收料杆6、第二收料杆16、第三收料杆17和第四收料杆18的移动相互配合来实现收料，大量节约了人力物力，提高了加工效率。

　　具体的，如图1和图2所示，第四收料杆18上套设有发泡塑料管10，收衣架支撑臂4上固定连接有电磁阀安装板19，电磁阀安装板19上安装有电磁阀组件9，发泡塑料管10具有热导率低，隔音性强，弯曲张度高等特点，同时具有良好的缓冲性能，同时电磁阀组件9的响应时间可以短至几个毫秒，由于自成回路，比之其它自控阀反应更灵敏，还可做到只需触发动作，自动保持阀位，平时一点也不耗电，电磁阀组件9外形尺寸小，既节省空间，又轻巧美观。

　　以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
